非開削で下水管を蘇らせる TR スルーリング工法協会 TR スルーリング工法協会

老朽化したパイプラインを更生し
安全な水をすべての人へ

農業用水
農業用水
工業用水
工業用水

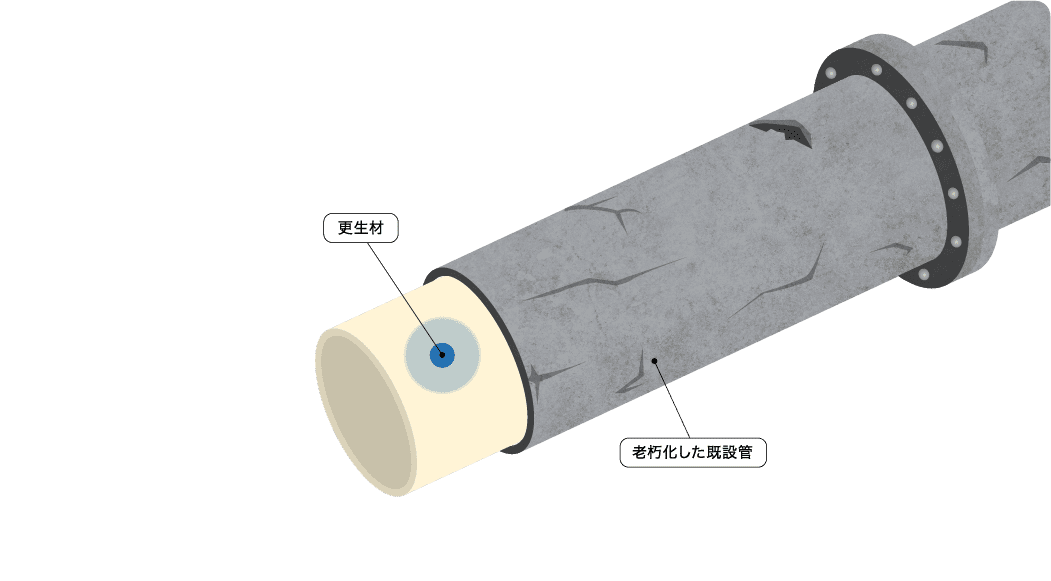

[農業用水・工業用水・上水道管 断面図]

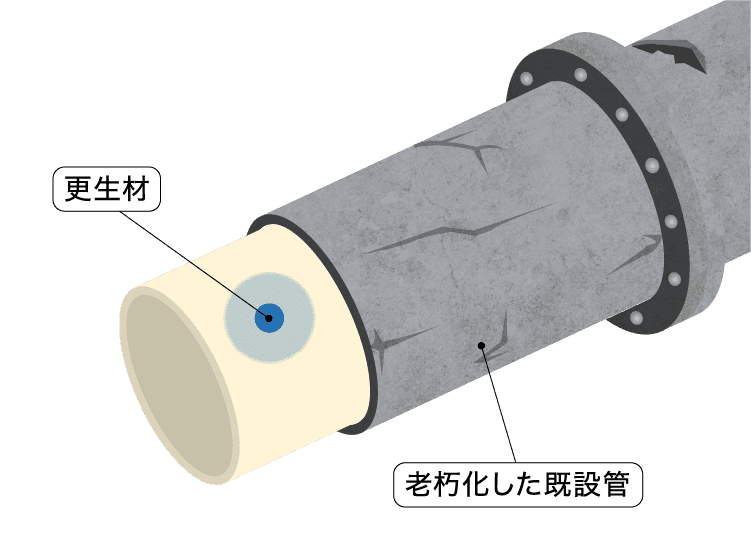

[下水管 断面図] 取付管更生材 老朽化した既設管 本管更生材 [下水管 断面図] 取付管更生材 老朽化した既設管 本管更生材

特徴

  • パイプラインの耐用年数の向上
  • 老朽管の機能回復
  • 耐久性の向上
  • 流下能力の向上

作業フロー

1

事前調査

2

事前処理工

3

施工前準備・調査

4

反転工または引込工

5

硬化工

6

管口切断仕上工

7

施工後調査

8

施工報告

状況図

反転状況

  • 反転状況
  • 反転状況
  • 引込状況

    引込状況
  • 硬化状況

    硬化状況
  • 施工前

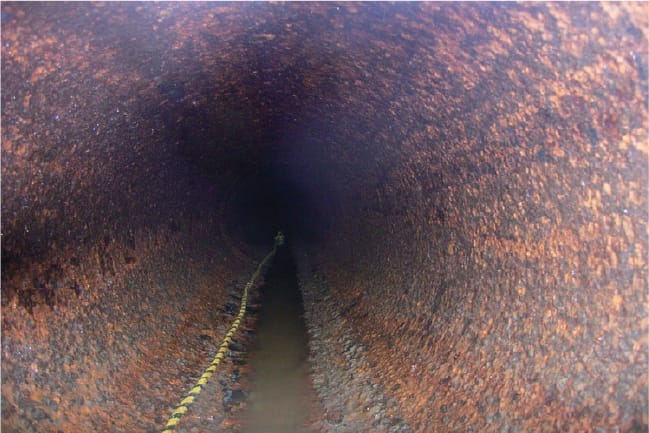

    施工前
  • 施工後

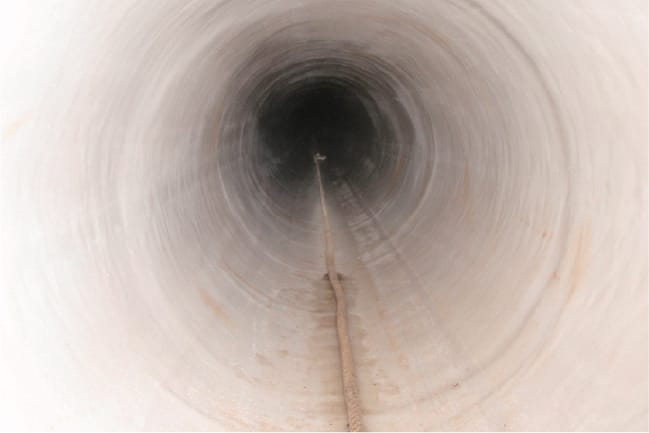

    施工後

適用範囲

管 種鉄筋コンクリート管、陶管、鋼管、塩化ビニル管など
管 径φ75~φ1800mm
施工延長(1回)φ700 400m(実績より)
φ800 350m(実績より)
施工延長(1回)φ700 400m(実績より)
φ800 350m(実績より)
内 圧使用圧力 0.5MPa 設計圧力 1.0MPa
外水圧10m水頭(0.1MPa)

タイプ

スタンダードタイプポリエステルフェルト 100%
高強度タイプグラスファイバー複合 ポリエステルフェルト
