下水道の本管および
取付管を
一体化更生
浸入水を完全に防止します

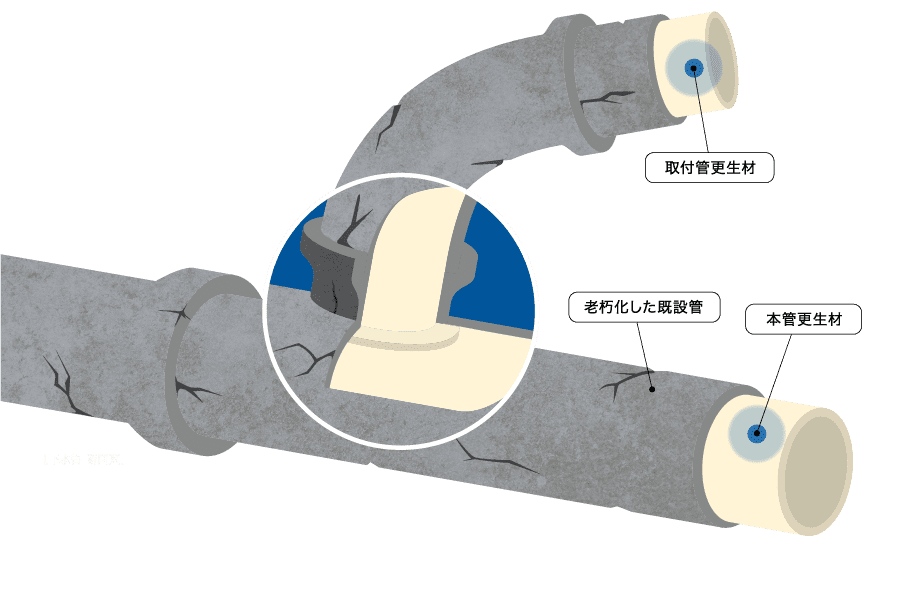

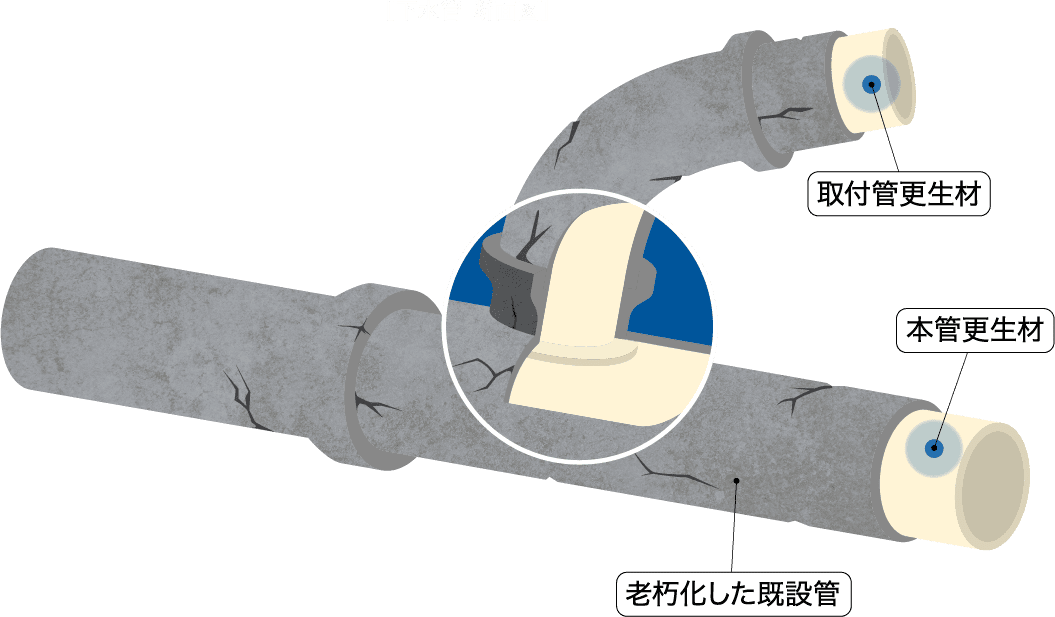

[下水管 断面図] 取付管更生材 老朽化した既設管 本管更生材 [下水管 断面図] 取付管更生材 老朽化した既設管 本管更生材

特徴

  • パイプラインの耐用能力を向上・補強し耐荷年数を向上
  • 腐食、クラック、浸入水や木の根の侵入などを防止し機能を回復
  • 耐薬品性・耐摩耗性の向上
  • 粗度係数の向上
  • 本管、取付管のパイプライン全体の水密性能の向上

作業フロー

1

事前調査

2

事前処理工

3

施工前準備・調査

取付管修繕を
本管更生工より前にする場合

取付管修繕を
本管更生工より前にする場合

4

反転工または引込工

引込工(反転工)

5

硬化工

硬化工

6

管口切断仕上工

管口切断仕上工

7

取付管穿孔・研磨工

反転工または引込工

8

引込工(反転工)

硬化工

9

硬化工

管口切断仕上工

10

管口切断仕上工

取付管穿孔

11

施工後調査

12

施工報告

本管更生工

取付管修繕工

本管状況図

  • 反転状況

    反転状況
  • 引込状況

    引込状況
  • 硬化状況

    硬化状況
  • 取付管穿孔状況

    取付管穿孔状況

取付管状況図

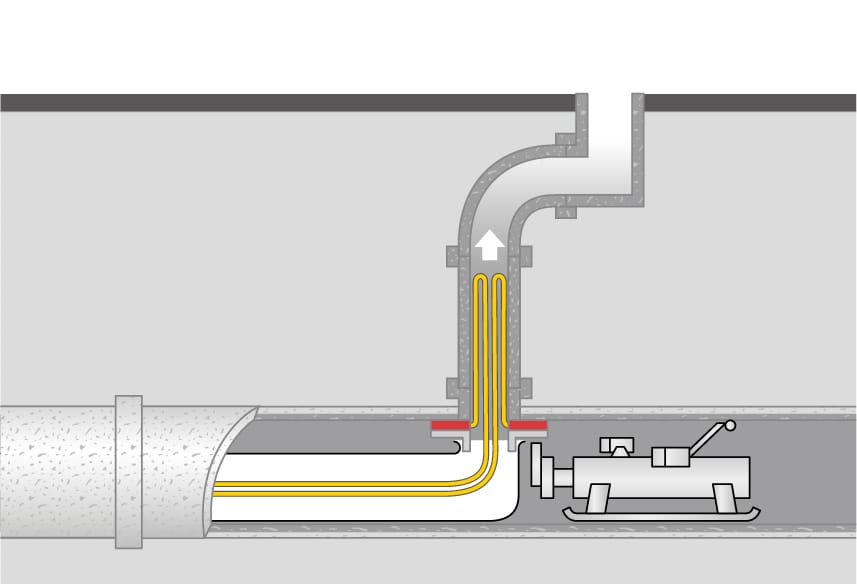

  • 反転状況

    反転状況

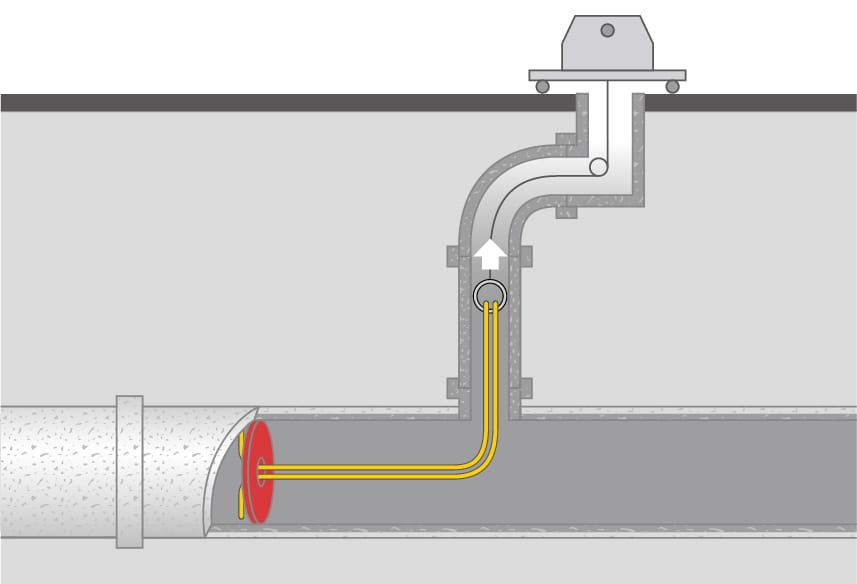

  • 引込状況

    引込状況

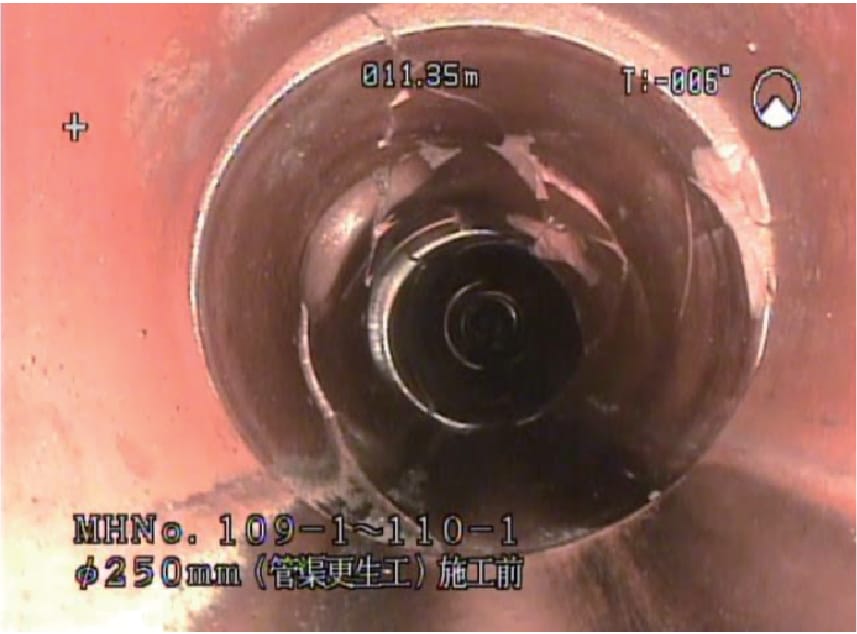

  • 施工前

    施工前

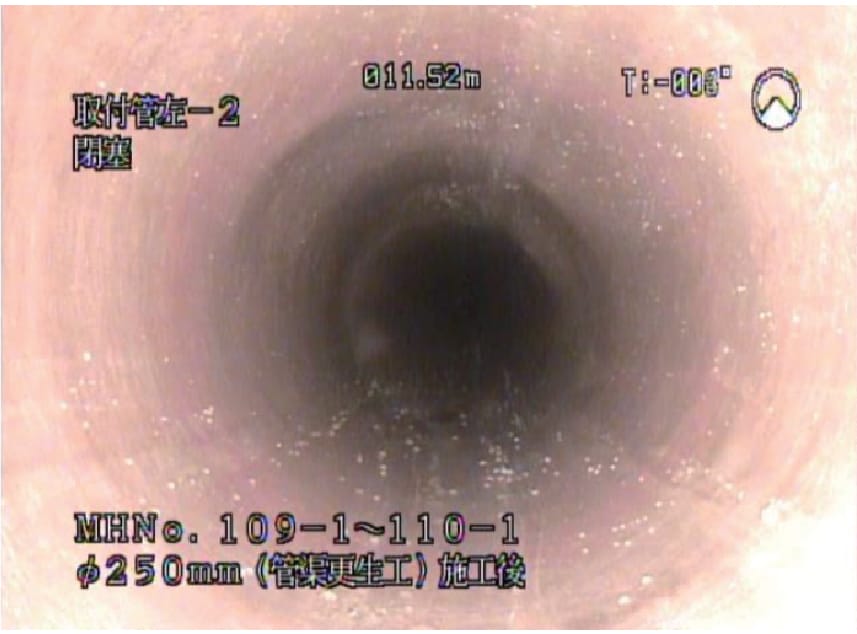

  • 施工後

    施工後

適用範囲

スタンダードタイプ

管種鉄筋コンクリート管、陶管、塩ビ管、鋼管、鋳鉄管、
FRPM管、石綿管、コルゲート管
管径サイズ本 管

反転 Φ200~1200mm

形成 Φ200~800mm未満

取付管Φ100~200mm
延長本 管

反転 Φ200~800mm未満 140m

Φ800~1200mm80m

形成 Φ200~800mm未満90m

取付管15m
形状円形、矩形、卵形、楕円形

高強度タイプ

管種鉄筋コンクリート管、陶管、塩ビ管、鋼管、鋳鉄管、
FRPM管、石綿管、コルゲート管
管径サイズ本 管

形成 Φ200~700mm 90m

形状円形

※注記1:「管きょ更生工法における設計・施工管理の手引き(案)」((社)日本下水道協会)に対応する適用管径は、右記のとおりとする。[本管 呼び径200~700]

※注記2:「管きょ更生工法の耐震設計の考え方(案)と計算例」((社)日本下水道協会)に対応する適用管径は、右記のとおりとする。[本管 呼び径200以上、~800未満]
